Ħarsa ġenerali tal-prodott

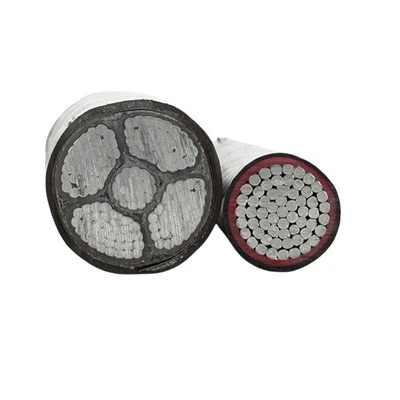

Il-kejbil tas-serje YJLV huwa soluzzjoni ta'-prestazzjoni għolja, kost-effettiva mfassla għat-trażmissjoni tal-enerġija-distanza twila u infrastruttura industrijali-skala kbira. Billi tgħaqqad -kondutturi tal-aluminju ta 'purità għolja b'insulazzjoni tal-Polyethylene Linked -Kimiku (XLPE) u għant ta' barra tal-PVC robust, dan il-kejbil jagħti bilanċ ottimali ta 'saħħa mekkanika, stabbiltà termali u effiċjenza ekonomika. Iddisinjat primarjament bħala kejbil b'4-qalba, huwa l-għażla standard għal sistemi ta' distribuzzjoni b'erba' wajers bi tliet-fażijiet, li jiżgura kunsinna tal-enerġija sikura filwaqt li jnaqqas b'mod sinifikanti l-ispejjeż tal-materjal u l-kumplessità tal-installazzjoni.
Speċifikazzjonijiet Tekniċi
|
Oġġett tal-Parametru |
Speċifikazzjoni |
Oġġett tal-Parametru |
Speċifikazzjoni |
|
Numru tal-Mudell |
YJLV |
Vultaġġ Rated |
0.6/1kV (Bażi) / 8.7kV, 10kV, 15kV, 20kV, 26kV, 35kV (Mhux obbligatorju) |
|
Materjal tal-Konduttur |
Aluminju |
Insulazzjoni/Ġakketta |
XLPE / PVC |
|
Temperatura tax-Xogħol |
90 grad |
Kulur |
Iswed (ortografija kkoreġuta) |
|
Cross Section |
Personalizzabbli (1.5mm² ~ 630mm²) |
Numru ta' Cores |
4-Core (Standard) / 1/2/3/3+1/5/3+2/4+1 (Custom) |
|
Tip Armor |
SWA/STA/AWA/ATA (Personalizzabbli) |
Grad tal-Vultaġġ |
LV / MV / HV |
|
MOQ |
100 Metru |
Ċertifikati |
CCC, ISO, CE |
|
Servizz tad-dwana |
OEM & ODM Appoġġjati |
Post ta' Oriġini |
Hebei, iċ-Ċina |
|
Applikazzjonijiet Ewlenin |
Distribuzzjoni tal-Enerġija, Enerġija Fotovoltajka, Power Station |
Tip ta' Cable |
Kejbil armat tal-qalba tal-aluminju |
Karatteristiċi
It-temperatura operattiva hija t-temperatura operattiva nominali massima tal-konduttur, li hija 90 grad; it-temperatura massima waqt short circuit m'għandhiex taqbeż il-250 grad, u t-tul m'għandux jaqbeż il-5 sekondi; it-temperatura tal-installazzjoni u tat-tqegħid hija t-temperatura minima għall-installazzjoni u t-tqegħid tal-kejbil, li mhix inqas minn 0 grad; għal kejbils tal-arja-imqiegħda, it-temperatura ambjentali hija 40 grad; għall-ħamrija-kejbils imqiegħda, it-temperatura ambjentali hija 25 grad .
|
Speċifikazzjonijiet u parametri tal-kejbil b'għata tal-PVC iżolati xlpe tal-qalba tal-aluminju tal-qalba waħda- |
|||||
|
Erja ta' sezzjoni trasversali nominali |
Ħxuna ta 'insulazzjoni |
Ħxuna tal-għant |
Appross |
Appross. piż |
Reżistenza massima DC tal-konduttur f'20 grad |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/ km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Vantaġġi Ewlenin
Spiża Superjuri-Effiċjenza u Ħfief:
L-użu ta 'kondutturi tal-aluminju jnaqqas b'mod sinifikanti kemm il-piż tal-kejbil kif ukoll l-ispejjeż tal-akkwist meta mqabbla mar-ram, u jagħmilha l-għażla ideali għal proġetti ta' infrastruttura fuq skala kbira-konxji tal-baġit-baġit mingħajr ma tiġi kompromessa l-prestazzjoni.
Prestazzjoni Termali u Dielettrika Eċċezzjonali:
L-insulazzjoni XLPE tipprovdi reżistenza termali eċċellenti, li tippermetti temperatura operattiva kontinwa ta '90 grad. Bħala Cable ta 'Iżolament Baxx effiċjenti ħafna, id-disinn tiegħu jimminimizza t-telf dielettriku u jtejjeb l-effiċjenza tat-trażmissjoni tal-enerġija.
Protezzjoni Mekkanika Robusta:
Disponibbli b'Armor tal-Wajer tal-Azzar (SWA) jew Armatura tat-Tape tal-Azzar (STA), dan il-kejbil joffri reżistenza superjuri għat-tgħaffiġ, it-tensjoni u l-attakki tal-annimali gerriema. Din id-durabilità tagħmilha adattata għal dfin dirett u rotta kumplessa f'ambjenti ħarxa.
Personalizzazzjoni flessibbli:
Lil hinn mill-konfigurazzjoni standard Erba' Qalba tal-PVC, aħna nappoġġaw customization estensiv, inklużi cross-sections li jvarjaw minn 1.5mm² sa 630mm² u diversi kombinazzjonijiet tal-qalba (eż., 3+1, 3+2) biex jissodisfaw rekwiżiti speċifiċi tat-tagħbija.
Applikazzjonijiet
Kejbils YJLV jintużaw ħafna għal installazzjonijiet fissi f'ambjenti ta 'ġewwa, mini, trinek tal-kejbil, u pajpijiet, kif ukoll għal dfin dirett fuq barra f'ħamrija maħlula.
- Grids tal-Enerġija Urbani:Ideali għal linji ewlenin ta 'trasmissjoni u distribuzzjoni, fejn in-natura ħafifa tagħha tissimplifika l-installazzjoni overhead.
- Industrijali u Minjieri:Perfetta għal sistemi ta 'distribuzzjoni tal-enerġija f'fabbriki kbar; il-karatteristiċi tal-Cable ta 'Iżolament Baxx jiżguraw tħaddim stabbli anke f'ambjenti elettromanjetiċi kumplessi.
- Enerġija Rinnovabbli:użat b'mod estensiv f'impjanti tal-enerġija fotovoltajka u mir-riħ għal ċirkwiti tal-kolletturi u trażmissjoni tal-enerġija.
- Proġetti Infrastrutturali:Skjerat b'mod wiesa 'f'ferroviji, pontijiet, u siti ta' kostruzzjoni għal netwerks temporanji jew permanenti tal-provvista tal-enerġija, fejn id-disinn standard Erba 'PVC Core jaqbel perfettament mar-rekwiżiti tal-enerġija bi tliet fażijiet ta' tagħmir industrijali.
